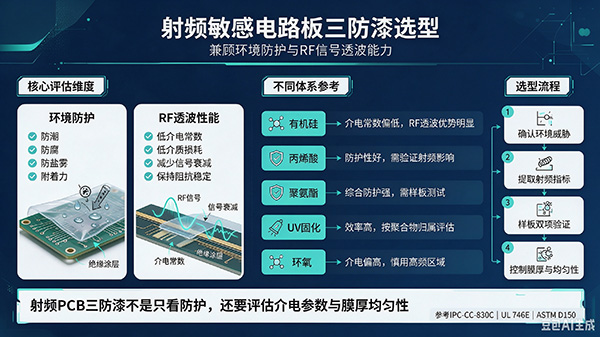

射频敏感电路板三防漆选型|兼顾防护性能与 RF 信号透波能力


射频敏感电路板三防漆选型|兼顾防护性能与 RF 信号透波能力

三防漆(Conformal Coating)是成熟的电路板防护材料,可在 PCB 表面形成绝缘高分子保护膜,抵御潮湿、粉尘、霉菌侵蚀,提升印制板介电防护能力RF Essenti...。随着电路板不断小型化、走线间距持续缩小,三防漆能够在导体之间构建介电隔离屏障,减少电弧、电晕放电风险。对于各类电子装备,涂层附着力与介电完整性,是三防漆应用合格与否的核心判定指标。

一、三防漆基础分类与行业通用标准

按照化学体系划分,主流三防漆分为丙烯酸、聚氨酯、环氧、有机硅、聚对二甲苯、合成橡胶六大类别。UV 固化三防漆没有独立大类,依据高分子主链化学结构,分别归属于丙烯酸或聚氨酯体系。

行业内有两项核心标准用于评估三防漆综合性能:

  1. IPC‑CC‑830C:替代已经废止的 MIL‑I‑46058C,规定涂层在经受湿热、冷热冲击、霉菌等各类环境应力后,仍需维持基础防护阈值,是高可靠电子装备的基础准入依据RF Essenti...。

  2. UL 746E:重点考核三防漆经过热、湿度应力之后的介电完整性,评估绝缘、阻燃安全性能UL Standar...。

两类标准分别从环境可靠性、电气安全角度,为三防漆选型、来料验证、成品判定提供统一参照,军工、车载、通信类项目,建议优先选用满足两项标准的材料。

二、射频电路板的特殊痛点:防护之外,还要保障 RF 信号保真

在相控阵雷达 AESA、电子对抗、高频通信等装备内部,PCB 组件承载大量射频收发单元。系统依靠高保真射频信号完成探测、通信功能,相控阵雷达有成千上万收发模块,阻抗匹配发生微小偏移,就会直接降低雷达分辨率,造成探测性能下降。

很多工程实践中会出现一个矛盾:涂覆三防漆之后,电路板防潮盐雾达标,但射频指标恶化。根源在于三防漆属于介电材料,覆盖射频走线之后会改变局部阻抗环境。射频敏感电路板选型三防漆,除防潮、防腐、耐环境指标之外,必须增加RF 透波能力评估,核心看两个参数:介电常数、介质损耗因子(依据 ASTM D150 方法测试)Intertek。低介电常数、低损耗因子的材料,能够最大程度减少信号衰减与相位畸变,保留信号原始保真度。

三、不同化学体系三防漆 RF 透波特性对比

多数三防漆都可以应对普通潮湿、粉尘污染环境,但是射频性能差异明显:

  • 有机硅体系:介电常数整体偏低,在射频场景中更具备优势,耐温区间宽,适合宽温变射频组件;

  • 丙烯酸、聚氨酯、UV 固化体系:防护性能优秀,但介电常数和损耗相对有机硅更高,需要做整机射频验证后再批量使用;

  • 环氧体系:介电常数偏高,一般不建议直接用于高频射频走线区域。

提示:即使选用低介电材料,膜厚过厚、局部堆漆、气泡、涂覆不均匀,依然会造成阻抗偏移,射频板涂覆必须严格管控干膜厚度,优先保证膜层均匀一致。

四、射频类 PCB 三防漆工程选型思路

射频敏感电路板选型不能简单只看防护等级,需要做性能取舍,完整评估逻辑如下:

  1. 优先确认应用边界:明确电路板主要环境威胁(潮湿、盐雾、化学气体),确定环境防护的最低要求;

  2. 提取射频关键指标:获取工作频段、阻抗匹配容差,核对材料的介电常数、损耗因子测试报告;

  3. 样板验证先行:相同基材、相同走线的样板完成涂覆,实测射频 S 参数,同时同步开展 IPC‑CC‑830C 要求的环境可靠性测试;

  4. 工艺管控:严控涂覆厚度,优化喷涂 / 点胶路径,规避射频微带线区域堆漆,评估是否需要局部遮蔽工艺。

以市面上主流的三防防护方案为例,如梵鑫射频适配三防漆解决方案,依托 ISO 9001 质量管理体系、ISO 14001 环境管理体系、ISO 45001 职业健康安全管理体系、IATF 16949 汽车行业质量管理体系、CE 认证、国军标(GJB)认证及测量管理体系认证;产品符合欧盟 RoHS、REACH 环保规范,通过 IPC‑CC‑830C 标准,可提供依据 ASTM D150 测试的介电参数,兼顾环境防护与射频信号完整性,适配雷达、高频通信等高可靠项目。

五、总结

普通电路板三防漆选型重点关注防潮、绝缘、附着力;而射频敏感 PCB,三防漆本身已经成为影响信号完整性的 “电气部件”,不能只做环境可靠性测试。材料化学体系、介电参数、膜厚均匀度、涂覆工艺都会最终影响整机射频性能。

项目推进时,需要把 RF 透波性能纳入前期选型验证,结合 IPC‑CC‑830C、UL746E 标准,同时完成环境可靠性与射频指标测试,再进入批量生产,规避后期整机性能失效风险。
